真实世界怎么“搬”进电脑？航天宏图 PIE-Smart 与 PIE-Lidar 实景三维全景

地图是平的，但世界是立体的。一张卫星影像、一张地图，能把一条街、一片田画得清清楚楚，却回答不了这样的问题：那栋楼有多高？楼与楼之间是什么关系？从某个角度望过去是什么样子？

实景三维，就是要把真实世界“搬”进电脑——用倾斜摄影和激光雷达，把山川、建筑、道路、树木，变成可量测、可浏览、可分析的三维数字模型。航天宏图的两款桌面软件 PIE-Smart 和 PIE-Lidar，各守一条技术路线，把这件事做成了一套自动化的处理流程。

实景三维这几年越来越受关注——数字孪生城市、实景三维中国，背后都离不开它。但把世界“搬”进电脑，比想象中复杂得多：怎么保证模型和现实一样准？怎么把海量照片、点云变成能用的成果？这正是两款软件要解决的问题。

一、为什么要“搬”进电脑

二维的影像和地图，看得到“平面上有什么”，却看不到“空间里有多高、有多深”。城市管理想知道一栋楼的高度和体量，应急指挥想知道灾区的立体地形，电力巡检想知道电线杆之间的净空距离，二维底图都答不上来。

实景三维补的正是这个缺。每一个建筑、每一棵树、每一根电线杆，在三维模型里都有精确的空间坐标，可以量高度、量距离、算面积、算体积，还能从任意角度浏览。它是数字孪生城市、自然资源立体监测、应急救援推演的底座。

传统的三维地图，往往是“贴了纹理的盒子”——建筑是一个个画出来的几何体，看起来像，却量不准、也看不出真实的样子。实景三维不一样，它直接从真实数据重建，每一处细节都来自实际拍摄或扫描，所见即真实。

二、两条路：拍照，还是测距

把现实变成三维模型，有两条主流路线。

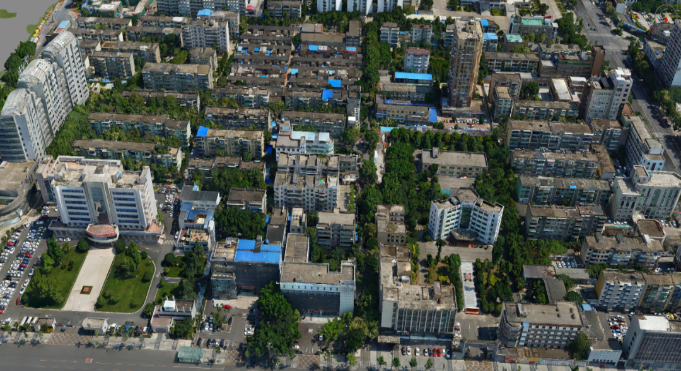

一条是倾斜摄影。无人机或飞机搭载相机，从垂直和多个倾斜角度同时拍照，软件再靠多角度影像的交叉匹配，反算出每个地物的空间位置——原理接近人眼的立体视觉：左右眼看到的角度差，让人能判断远近。

另一条是激光雷达。激光扫描仪向地面发射激光、接收反射，直接测出每个点的精确三维坐标，形成海量的“点云”。点云本身就是三维的，不需要“反算”，天然带着精度。

打个比方：倾斜摄影像“给现实拍三维照”，纹理真实、所见即所得；激光雷达像“给现实做三维量测”，精度高，激光还能透过树叶打到地面。

两条路线各有擅长：倾斜摄影适合大范围、看重“像不像”的场景，比如整座城市的实景建模；激光雷达适合看重“准不准”的场景，比如电力线路的净空检测、地形的精确测量。所以它们常常出现在同一个工程里。

三、PIE-Smart：把照片变成模型

倾斜摄影的难点在于“算”——成千上万张照片，怎么自动匹配、怎么还原三维。

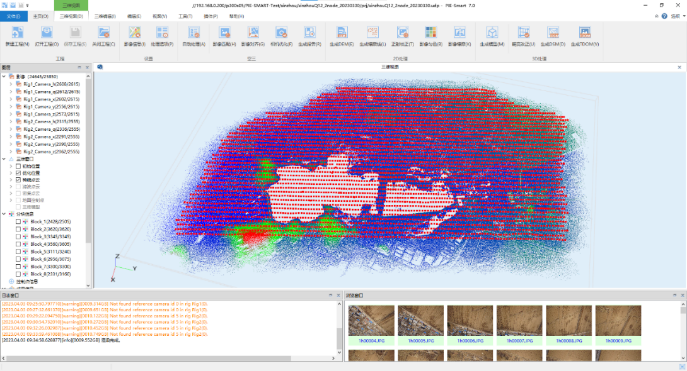

PIE-Smart 把这一整套做成了全自动：影像匹配、影像对齐、相机优化、密集匹配、纹理映射，一气呵成。它采用分布式空中三角测量，能支持 10 万张以上影像的平差解算，解算中误差达到亚像元精度；基于多视几何和密集匹配，生成超高密度点云，构建高精度的实景三维模型，纹理真实、局部特征清晰，克服了传统人工建模和贴图失真的问题。

对复杂场景，它还能做空地融合——把空中倾斜摄影和地面拍摄的影像融合到一起，生成高分辨率的无缝纹理，让“天上拍的”和“地上拍的”拼成同一个模型。

倾斜摄影还有个难题：相机从多个角度拍，姿态测量设备难免有误差，加上倾斜角度大、基高比波动，解算容易不稳定。PIE-Smart 的多视几何技术，利用相机多视之间强相关的约束，弱化了对姿态设备精度的要求，让各种条件下拍到的数据都能稳定处理。

四、PIE-Lidar：把点云变成成果

激光雷达拿到的是海量点云，但要变成能用的成果，还要分类、提取、建模。

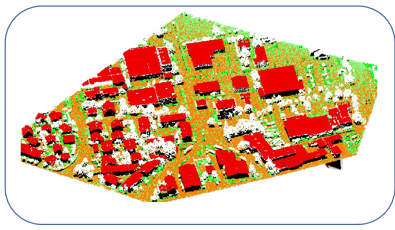

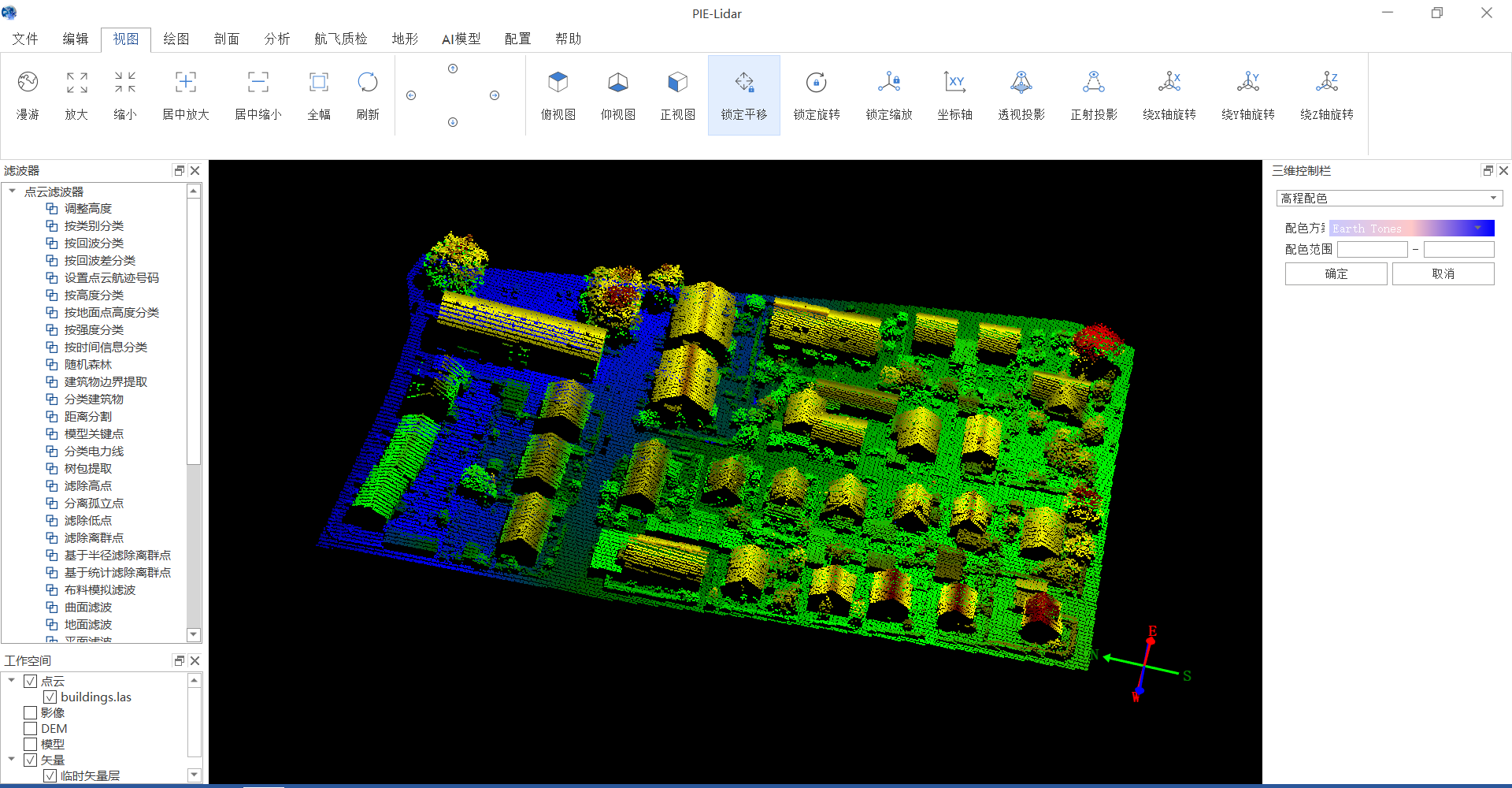

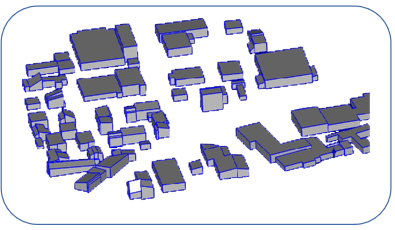

PIE-Lidar 面向机载、车载、固定站、SLAM 等多种激光扫描数据，提供 20 多种点云自动分类算法，能把地面点、建筑物、水体、道路、等高线分门别类地提取出来；再往下，能生成 DEM、DOM、等高线等地形产品，能做电力线的杆塔配置、危险点检测、风偏模拟，还能自动提取建筑物并建模。

除了建模，PIE-Lidar 还有一整套工具：航飞质检能检查航高、航速、飞行姿态、重叠度，判断这一趟扫描数据合不合格；剖面分析、土方量计算、断面线提取，能直接算出挖填方量；点云精度评定、滤波精度评定，让成果精度有据可查。

更重要的是，它完全自主可控，无需依赖 CAD 软件平台就能独立运行，点云的浏览、编辑、分类、建模都在一个软件里完成。

五、两条路合起来，才是完整的实景三维

倾斜摄影和激光雷达不是二选一，而是互补。

倾斜摄影生成的模型，纹理真实、视觉效果好，但遇到植被遮挡、玻璃幕墙等场景，精度会打折扣；激光雷达点云精度高、能穿透植被看到地面，却缺乏真实的色彩纹理。

所以很多实景三维工程，是两条路一起走：用激光雷达测准“骨架”，用倾斜摄影补上“皮肤”，再通过空地融合，把地面和空中的数据拼到一起，得到既真实又精确的三维模型。

六、落实到真实场景

实景三维的成果，正在进入越来越多的领域：城市治理用它做精细化的三维管理，自然资源用它做立体监测，应急指挥用它做灾情推演，电力部门用它做线路巡检，农林水利也各有各的用法。

从“一张平面图”到“一个三维世界”，这一步的意义，是把地理信息从“看得见”推进到“量得准、管得了”。而这，正是 PIE-Smart 和 PIE-Lidar 在做的事。

落实到具体的场景，比如城市里用实景三维做违建排查、立面整治、管线分析；山区的灾害应急用三维地形做滑坡、堰塞湖的立体研判；电力巡线用点云自动算电线与树木、地面的距离，提前发现隐患。二维时代做不到的这些事，在三维模型里都变得可行。
