地表怎么"悄悄地"在动？InSAR 毫米级形变监测揭秘

墨西哥城，一座拥有 2000 万人口的超级都市，正在缓慢下沉。不是剧烈塌陷，而是每年几厘米——这种变化人眼看不见，光学卫星拍不到，地面传感器只能覆盖零星点位。但当航天宏图一号卫星从 500 公里外的太空轨道上，用雷达波束反复扫描同一片城区时，地表每一毫米的位移都无处遁形。

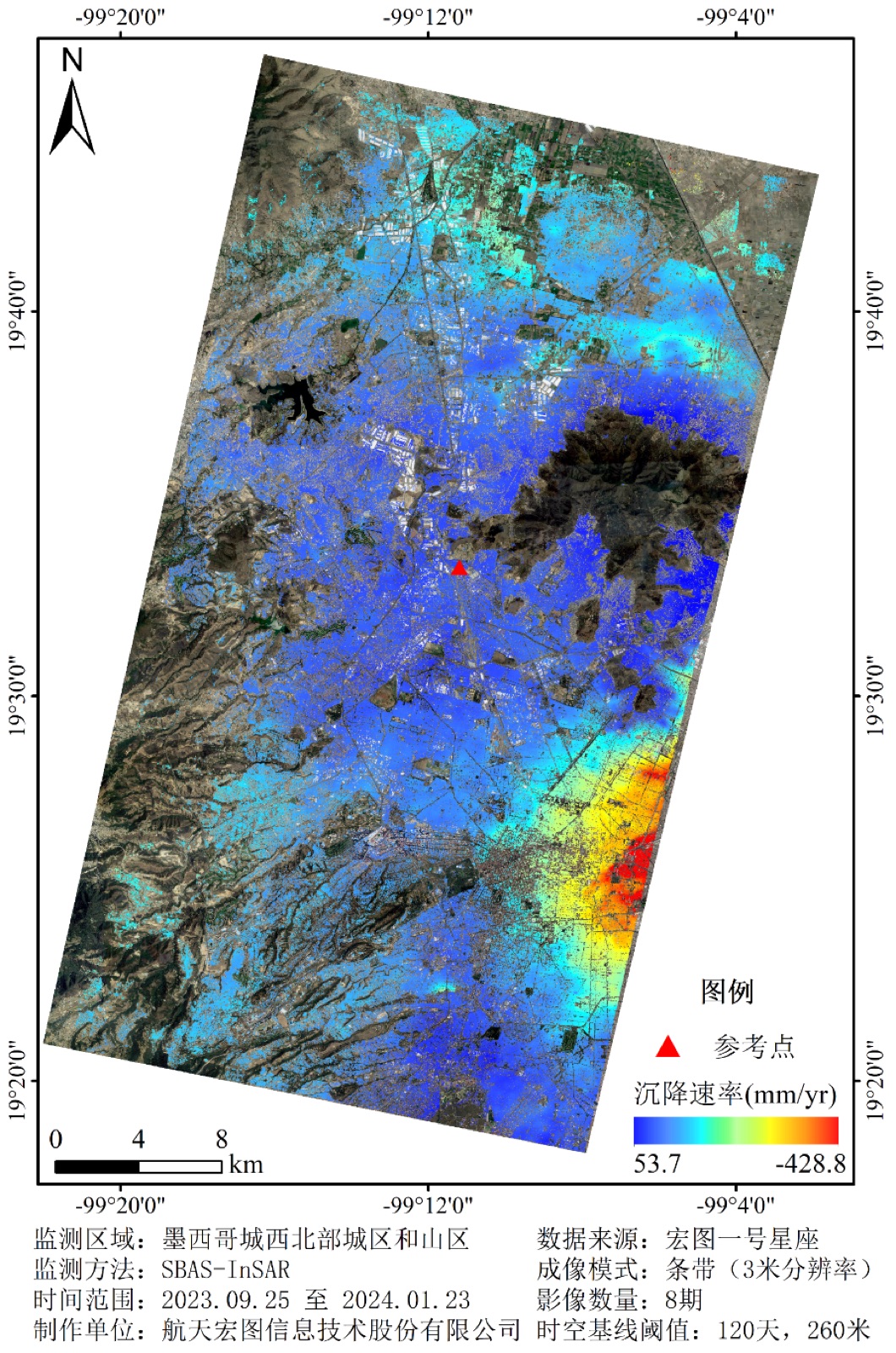

▲ 女娲星座"航天宏图一号"SBAS-InSAR 时序数据监测墨西哥城形变结果。色带从蓝到红代表不同沉降速率，可直观识别城市沉降区域并估算沉降速率，为城市管理提供治理依据。

这项技术的名称叫 InSAR（合成孔径雷达干涉测量）。如果说光学卫星是在给地球"拍照片"，那 InSAR 就是在给地球"做 CT"——利用多次飞越同一地区时雷达回波的微妙差异，从太空中精确测量地表的毫米级形变。这是 SAR 卫星众多能力中最具技术壁垒、商业价值也最高的应用方向。

InSAR 是怎么"看"到形变的？

要理解 InSAR，先忘掉"拍照"这件事。

SAR 卫星向地面发射雷达波，地面反射回来的信号中包含了两个关键信息：强度（回波有多强）和相位（回波波峰在什么位置）。强度信息用来生成我们熟悉的黑白 SAR 影像，但相位信息才是 InSAR 的"灵魂"。

想象这样一个场景：卫星第一次飞过某地，发射的雷达波和反射回来的波，两者的波峰位置有一个固定的"相位差"。两天、一周、或一个月后，卫星再次飞过同一位置——如果这期间地面发生了哪怕一毫米的位移，回波的相位就会发生微小的变化。把两次观测的相位一减，差值就对应了地表的形变量。

▲ 女娲星座"航天宏图一号"滑坡体 InSAR 干涉条纹图。每一圈彩色干涉条纹代表一次完整的 2π 相位变化，对应雷达视线方向上一个固定量的地表位移——条纹越密集，说明形变梯度越大。

这张图不是"照片"，而是一张毫米精度的地表形变"地图"。每一圈干涉条纹代表雷达视线方向上一个固定量的位移变化（对于 X 波段，一个条纹约等于 2.8 厘米）。条纹越密，说明形变越剧烈——就像等高线越密代表坡度越陡。通过分析条纹的疏密和走向，科学家可以精确推算出每一平方米地面在过去一段时间里移动了多少毫米。

这只是单次形变的测量。当卫星持续对同一区域进行数十次甚至上百次重复观测后，就构成了时序 InSAR：可以绘制出地面形变的"速度曲线"——哪里在加速沉降，哪里已经趋于稳定，一目了然。

从城市到矿区：InSAR 的两个主战场

InSAR 的商业应用，集中在两个场景：城市基础设施安全和矿区形变监测。前者关乎公共安全，后者直接创造经济价值。

在城市端，墨西哥城是最典型的案例。这座城市建设在古湖泊的沉积层上，大量开采地下水导致地层持续压缩。传统的监测方式是埋设水准点，但全城覆盖需要数千个点位，成本极高且无法做到全空间覆盖。SAR 卫星一次过境就能获取整座城市数百万个测量点位的形变信息。将监测结果与同期光学卫星数据对比——两者识别的沉降区域大致相同，但雷达卫星能捕捉到更细微的地面变形，包括光学影像中完全无法分辨的缓慢蠕变。

在矿区端，InSAR 的需求更为刚性。全球前十大矿业公司每年在边坡稳定性监测上的投入超过数十亿美元——露天矿坑一旦发生滑坡，损失动辄上亿。

中国徐州、大同、阳泉等老煤炭基地，长期开采形成大量采空区，地表沉陷是持续性的安全隐患。女娲星座对这些矿区的时序形变监测，已经实现了从"矿山多久测一次"到"卫星过境一次就是一次全矿体检"的跨越。

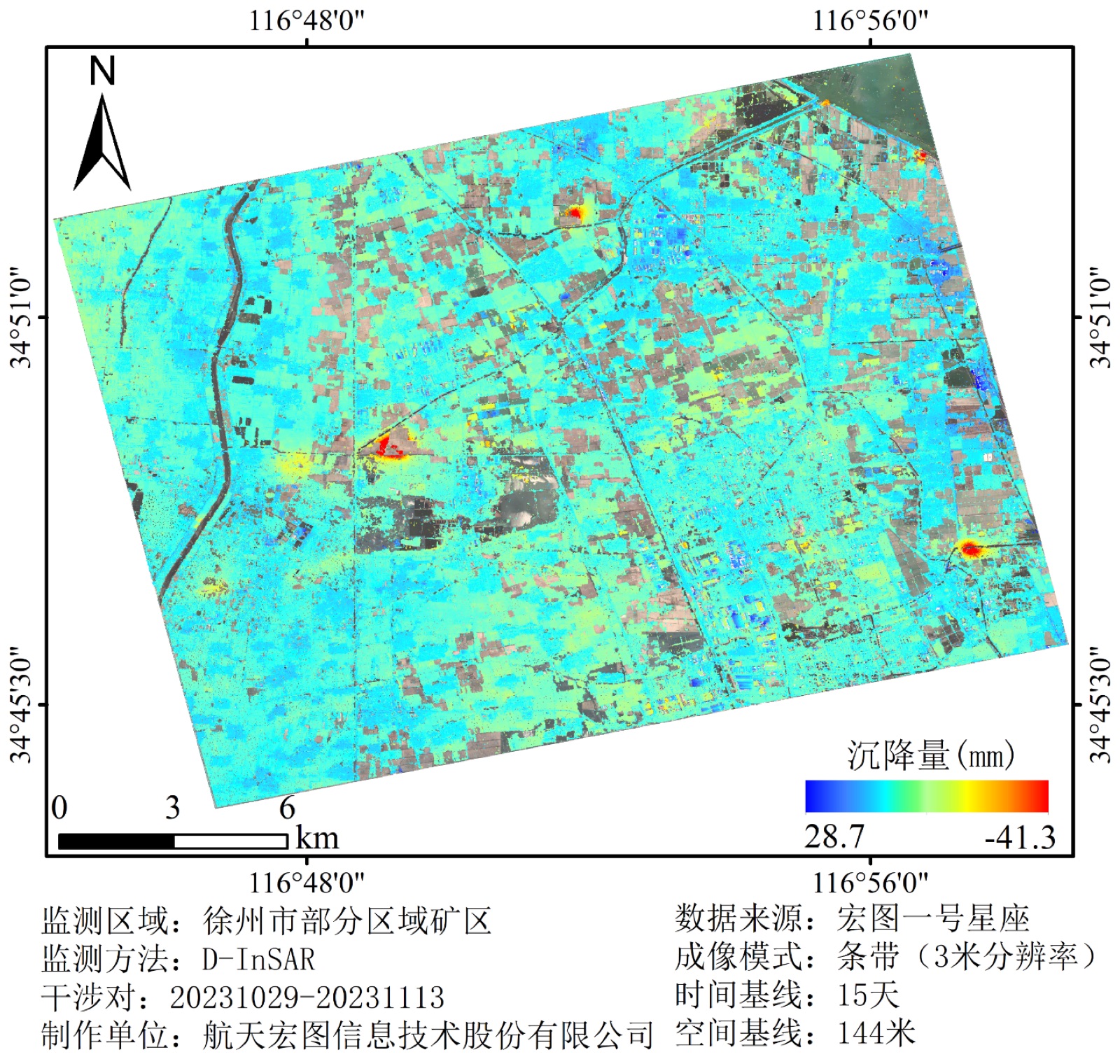

▲ 徐州部分矿区 D-InSAR 监测结果。差分干涉图清晰显示矿区采空区上方的地表形变场——彩色条纹的疏密直接对应形变梯度的大小，为矿区安全管理提供广域、高频次的空间数据支撑。

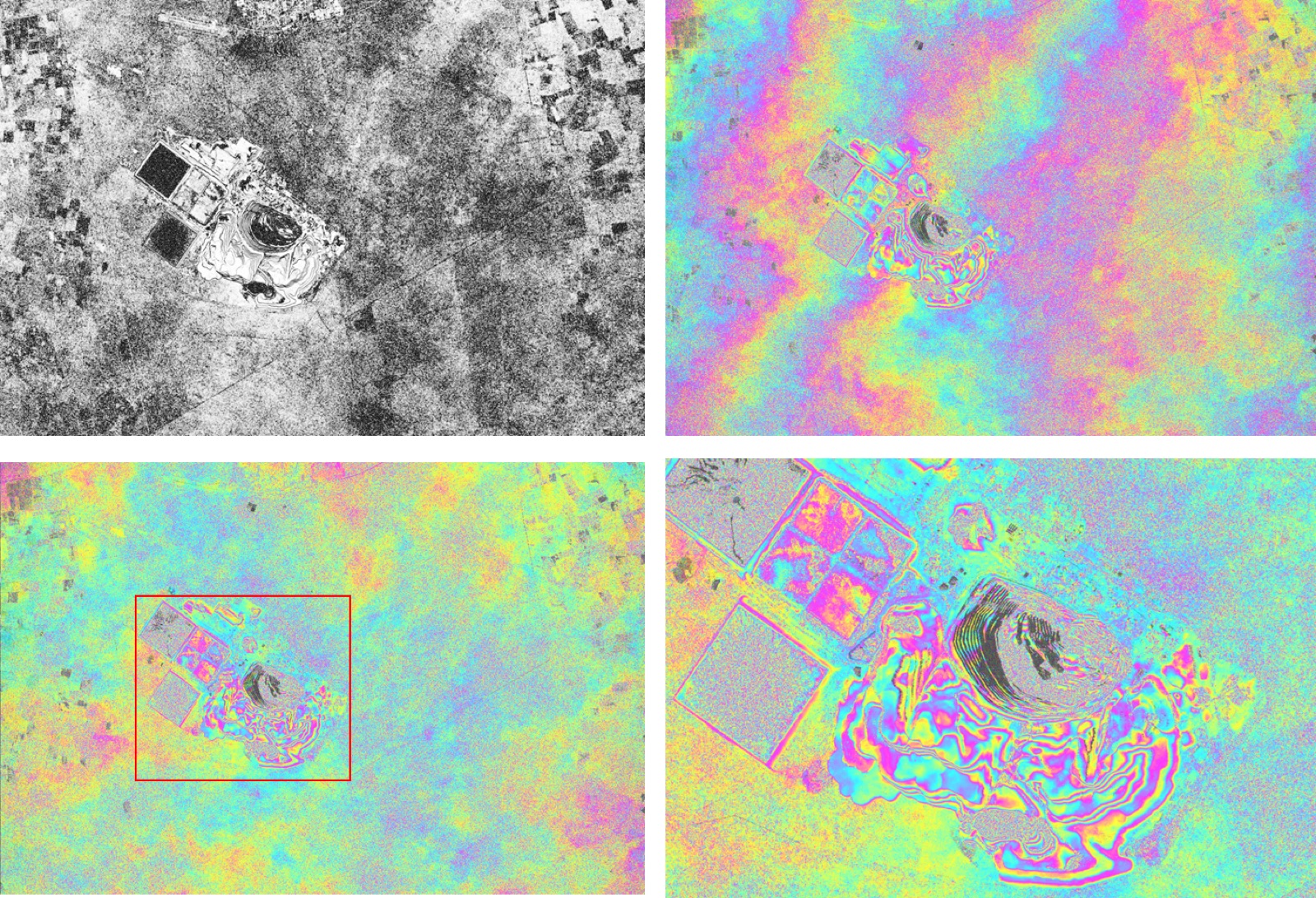

▲ 博茨瓦纳吉瓦嫩（Jwaneng）钻石矿形变监测。吉瓦嫩是全球产值最高的钻石矿——对这类高价值矿山而言，毫米级的地表形变预警每年可避免数亿美元的边坡失稳损失。

从中国徐州到博茨瓦纳吉瓦嫩，从山西煤矿到智利铜矿——InSAR 正在成为全球矿业安全管理的标配工具。它不需要在矿坑边缘铺设传感器（那些传感器常在滑坡中损毁），而是从太空持续不断地"注视"着每一寸地面的微小变化。

灾害预警：从"事后看见"到"事前预测"

如果说城市和矿区的 InSAR 应用是"体检"，那么在地质灾害领域的应用就是"预警"。

2024 年 4 月，台湾花莲发生强烈地震。航天宏图一号卫星在地震前后对花莲附近区域进行了重轨观测，通过对比 4 月 8 日和 4 月 23 日两期影像的相位差异，成功探测到地震造成的地表形变场——形变分布和断层走向高度吻合。这一信息在地面道路中断、传统测绘手段无法第一时间覆盖灾区时，为救援决策提供了关键的空间数据支撑。

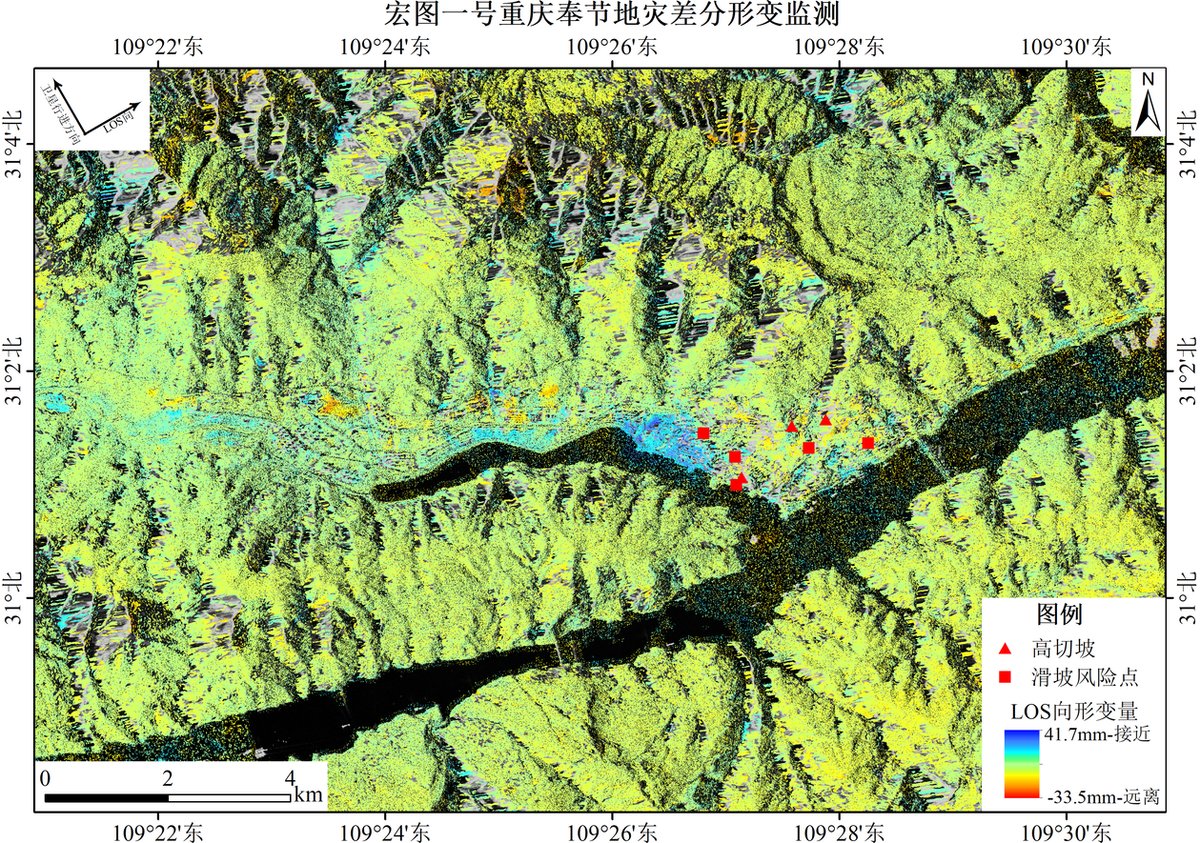

在金沙江沿岸和重庆奉节等滑坡高风险区域，航天宏图一号卫星进行了持续的形变监测。通过分析时序 InSAR 数据，可以识别出地表出现加速形变的区域——这些区域可能就是下一次滑坡的隐患点。雷达卫星在云雨天气下仍然可以获取数据，这对于雨季集中、常年多云的中国西南山区而言，是不可替代的优势。

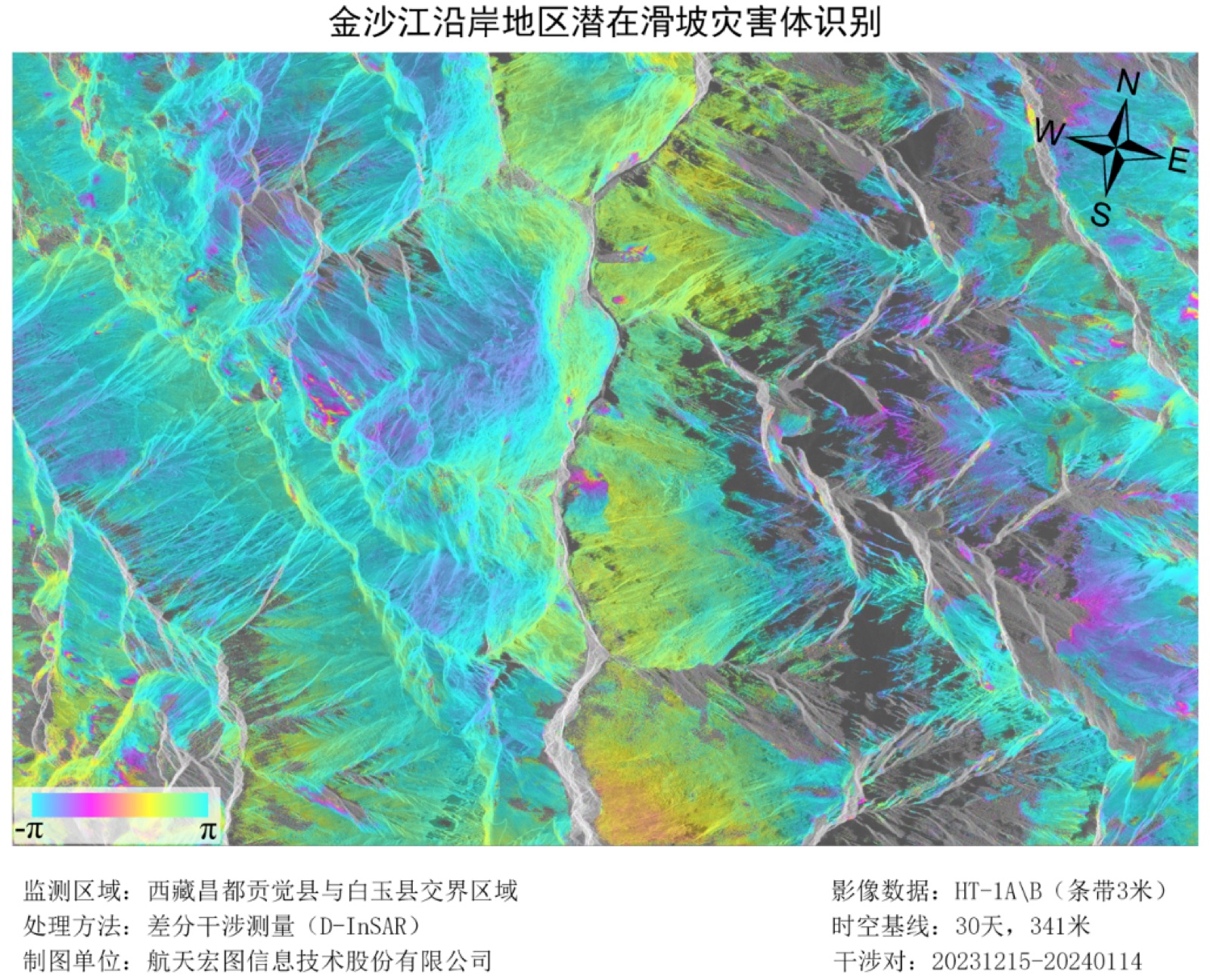

▲ 金沙江沿岸滑坡形变监测，女娲星座"航天宏图一号"SAR 影像。通过差分干涉测量，滑坡边界和形变梯度清晰可见——在西南山区多云雾的条件下，SAR 是唯一能穿透云层发现滑坡隐患的星基手段。

国际上，冰岛格林达维克火山在 2023 年底喷发前，航天宏图的 SAR 影像捕捉到了火山口附近地表的持续隆起——那是岩浆在下方积聚的信号。这类监测在全球火山活动带上正被纳入常规预警体系。

为什么只有 SAR 能干这件事？

回到一个根本问题：人类不是有 GPS、有水准仪、有测斜仪吗？为什么还需要一颗卫星从 500 公里外来测地面的形变？

答案在于三个"不"：

第一，不间断。地面传感器需要供电、通信、维护，在偏远矿区和灾害现场经常失效。卫星每个月至少飞过一次——只要轨道还在，数据就不会断。

第二，不挑天气。光学卫星需要晴天，但中国西南山区一年有 200 天以上多云多雨。SAR 的微波信号能穿透云雨雾霾——地质灾害高发期往往就是雨季，这正是光学卫星最容易"失明"的时候。

第三，不挑点。地面测量是点状的（一个 GPS 站测一个点），而 InSAR 是面状的——一幅 SAR 影像覆盖数千平方公里，每个像素都是一个"虚拟测量点"。这意味着你可以看到形变在整个空间上的分布，而不仅仅是几个离散站点的数据。这种"全场景感知"能力是任何地面手段都无法替代的。

从"看见"到"预见"

InSAR 技术正在经历一场从"事后监测"到"事前预警"的跃迁。早期的 InSAR 应用是"事故发生后，回看数据，找出形变信号"——这已经很有价值，但仍然是追溯性的。今天，随着全球雷达卫星数量的增加和重访周期的缩短，我们正在接近"实时监测—自动预警"的临界点。

当一颗 SAR 卫星每 3 天就能对同一座矿坑完成一次形变扫描，当 AI 算法能在第一时间从干涉条纹中识别出加速形变的信号，当预警信息自动推送到矿区安全管理人员的手机上——InSAR 就从一项"科学工具"变成了一项"安全基础设施"。

在之前的文章中，我们讲了 SAR 卫星如何穿透云层看清水库大坝和洪涝灾区的真实情况（水利监测全景），也展示了 SAR 在六大领域的全链条应用（六大领域应用全景）。而 InSAR 形变监测，是所有这些应用中最具技术深度、也离"安全"最近的一条线——因为它不仅是在"看"，更是在"保护"。
